ELECCIÓN DEL ESPESOR

Marlon ST Longlife se encuentra disponible en una variada gama de estructuras y espesores para diferentes grados de transmisión de la luz y de capacidad de aislamiento.

Una buena elección del espesor de la lámina a utilizar determina lo siguiente:

  1. La protección térmica. (Hacer link con aislamiento térmico)
  2. El diseño de la estructura de soporte. A mayor espesor mayor resistencia y menor estructura de soporte.

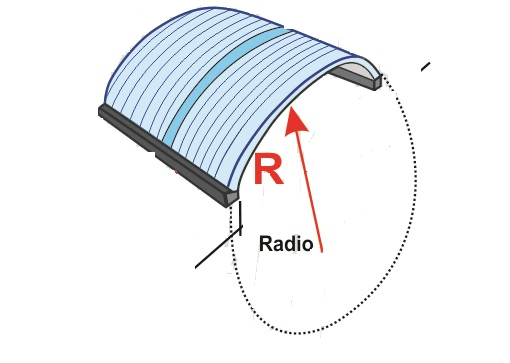

Es muy importante tener en cuenta que el radio máximo de curvatura de la lámina varía de acuerdo al espesor de la lámina.

1.Espesor 6 mm.: Dos paredes, Alveolo Simple

Las láminas de espesor 6 mm. tienen una estructura de doble pared y alveolo simple.

Las características técnicas son:

  • Protección Acústica: Indice de Reducción de Sonido de 8 db.
  • Protección Térmica: Valor U Coeficiente de Transmisión de calor de 3.7 W/m2.°K .

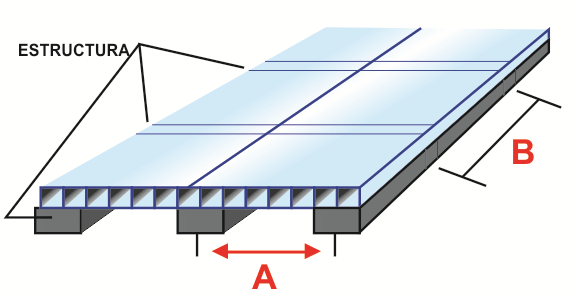

  • El diseño de la estructura de soporte permite espaciamientos longitudinales (A) de 1.05 y transversales (B) hasta 0.90 m.
  • El radio de curvatura mínimo: 1.05 m.
  • Peso nominal: 1.3 kg/m2 .



Características Técnicas

Ficha Tecnica Marlon Brett Martin Policarbonato Alveolar 6 mm PST_006_0_2W_ES

2.Espesor 8 mm.: Cuatro Paredes, Triple Alveolo

Las láminas de 8 mm. tiene estructuras de cuatro paredes 4W o triple alveolo ofreciendo mayores niveles termoacústicos. La principal diferencia con una estructura normal de un alveolo está en su valor U (Coeficiente de transmisión de calor) que alcanza 2.8 W/m2.°K  en comparación a 3.7 W/m2.°K de la lámina de un alveolo.

Las características técnicas son:

  • Protección Acústica: Indice de Reducción de Sonido de 13 db.
  • Protección Térmica: Valor U Coeficiente de Transmisión de calor de 2.8 W/m2.°K (lámina 8 mm.) En comparación una lámina de 8 mm. doble Pared de un alveolo tiene un Valor U 3.4 W/m2.°K .

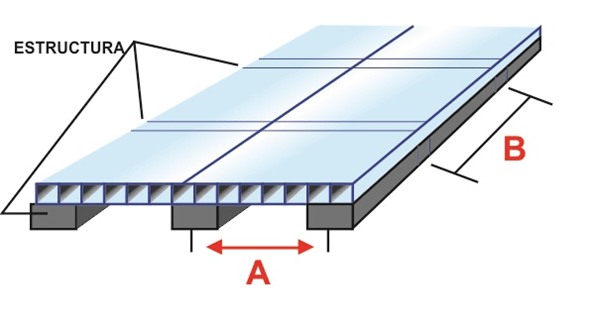

  • El diseño de la estructura de soporte permite espaciamientos longitudinales (A) de 1.05 y transversales (B) hasta 1.20 m. (Permite ahorros de dinero al utilizarse menos estructura de soporte).
  • El radio de curvatura mínimo en 8 mm.: 1.40 m.

Peso nominal: 1.5 Kg/m2.

Características Técnicas

Ficha Tecnica Marlon Brett Martin Policarbonato Alveolar 8 mm PST_008_0_4W_ES

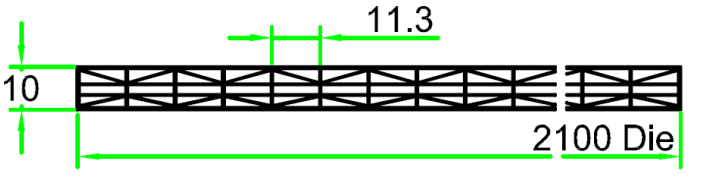

3.Espesor 10 mm.: Cuatro Paredes, Triple Alveolo

Las láminas de 10 mm. tienen estructuras de cuatro paredes 4W o triple alveolo ofreciendo mayores niveles termoacústicos. La principal diferencia con una estructura normal de un alveolo está en su valor U (Coeficiente de transmisión de calor) que alcanza 2.5 W/m2.°K  en comparación a 3.7 W/m2.°K de la lámina de un alveolo.

Las características técnicas son:

  • Protección Acústica: Indice de Reducción de Sonido de 20 db.
  • Protección Térmica: Valor U Coeficiente de Transmisión de calor de 2.5 W/m2.°K (lámina 8 mm.). En comparación una lámina de 8 mm. Doble Pared de un alveolo tiene un Valor U 3.2 W/m2.°K .
  • El diseño de la estructura de soporte permite espaciamientos longitudinales (A) de 1.05 y transversales (B) hasta 1.40 m. (Permite ahorros de dinero al utilizarse menos estructura de soporte).
  • El radio de curvatura mínimo en 8 mm.: 1.75 m.
  • Peso nominal: 1.7 Kg/m2.

La plancha entre más espesor tenga puede soportar mayor resistencia a la flexión que ejerce la carga por la fuerza del viento, así se puede usar menos estructuras de apoyo. A mayor espesor mayor resistencia a la flexión.

Características Técnicas

Ficha Tecnica Policarbonato Marlon Brett Martin 6 paredes 10 mm. Brett Martin
