PROCESO DE INSTALACION CORRECTA DE POLICARBONATO ALVEOLAR

Una cobertura de policarbonato tiene numerosas ventajas siendo las más importantes:

• Se obtiene una cobertura traslúcida segura casi irrompible. Dependiendo del color escogido, transmite diversos niveles de luz y tonos hacia el interior del ambiente.
• Mejora notablemente el aspecto del espacio interior al iluminarlo de forma natural.
• Protección efectiva contra la radiación ultravioleta. El policarbonato filtra el 98% de la radiación UV.

Es muy importante mantener estas ventajas a largo plazo, para garantizar su inversión, por ello debemos considerar muy atentamente lo siguiente:

1.Escoger un policarbonato de buena calidad.

La claridad óptica que brinda un buen policarbonato está garantizada porque no se amarillea. Un producto de mala calidad se quema rápidamente (seis meses) con la radiación solar ultravioleta. Entonces la cobertura traslúcida se va a oscurecer reduciéndose la transmisión de luz (por efectos del amarillamiento). Así Ud. que hizo una inversión importante para tener un ambiente iluminado por la luz natural del sol, va a tener una iluminación disminuida, amarilleada dando un mal aspecto. En ese caso mejor hubiera elegido una cobertura de techo opaco mucho más económica. Un policarbonato amarilleado pierde sus propiedades mecánicas, ante la menor granizada se perforan y malogran.

2.Una instalación correcta de las láminas de policarbonato.

El policarbonato por su estructura de alveolos (pequeños tubos interiores), es extremadamente delicado en su limpieza interior. Es muy importante mantener los alveolos siempre limpios porque a través de ellos pasa la luz natural del sol. La consecuencia de que se manchan interiormente es que la transmisión de luz se verá seriamente afectada. Un alveolo manchado interiormente es casi imposible de limpiarlo.

Una cobertura de policarbonato expuesta a la intemperie, debe soportar los efectos de la humedad del ambiente, el agua de lluvia y la radiación solar directa. Por todos los medios debemos evitar que el agua ingrese y quede atrapada en el interior de los alveolos. El agua puede ingresar a través de la lluvia (evitable con un correcto sellado de los alveolos superiores) o por la humedad del ambiente (inevitable) que ingresa a los alveolos y luego se condensa convirtiéndose en agua líquida. Por ningún motivo se debe permitir que el agua quede atrapada interiormente, de lo contrario, se seca lentamente y genera el hongueamiento de la plancha (en climas húmedos y cálidos) o que el alveolo se ensucie por el sarro (en climas más secos). El uso correcta de la cinta microperforada evita este problema.

3.Un mantenimiento y limpieza constante de la cobertura de policarbonato. Una limpieza permanente y un mantenimiento periódico de posibles deterioros de las cintas y juntas va a mantener su techo siempre traslúcido permitiéndole gozar plenamente de la luz natural y elevando su calidad de vida a través del tiempo.

“Si la plancha se amarillea con el paso del tiempo en la parte exterior expuesta al sol, significa que el policarbonato utilizado es de mala calidad y se ha quemado por efectos de la radiación UV, pero si la plancha se ha manchado interiormente es consecuencia de una mala instalación”

PASOS PARA REALIZAR UNA CORRECTA INSTALACIÓN DE POLICARBONATO

Una buena instalación debe tener en cuenta lo siguiente:

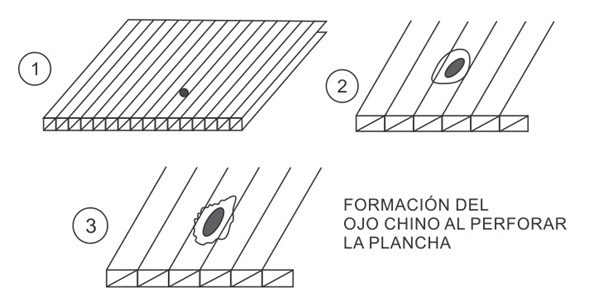

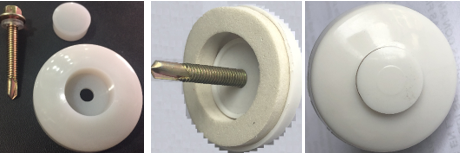

• Evitar la perforación de la plancha con pernos autoperforantes y tornillos.
• La utilización correcta de los conectores (perfiles H) en las uniones.
• El sellado de los alveolos con las cintas correctas y perfiles U.

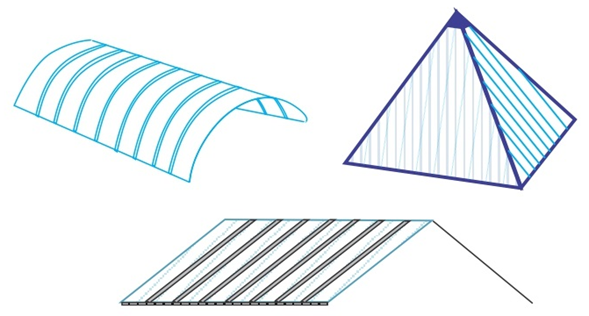

El policarbonato alveolar de Marlos ST Brett Martin es un producto muy flexible, se pueden diseñar diversos tipos de techo. Principalmente tenemos los siguientes:

• Techo Plano
• Techo a dos Aguas (Dos planos)
• Techo Curvo en forma de Bóveda.
• Techo en forma de Pirámide.

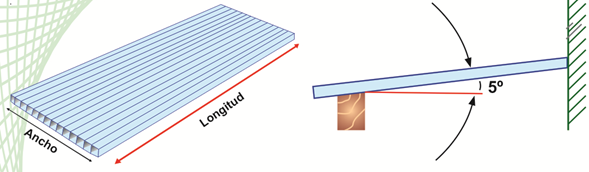

Cuando instale policarbonato alveolar, los alveolos (pequeños tubos interiores de la plancha) deben de tener una pendiente mínima (caída de la plancha) no menor de 5% Por la siguiente razón: el aire del ambiente contiene entre 1% y 4% de humedad (varía dependiendo de la zona), al penetrar el aire del ambiente por el interior de los alveolos (los alveolos no están cerrados al vacío) se produce la condensación de la humedad del aire convirtiéndose en agua líquida (se produce cuando baja la temperatura). Entonces el agua líquida atrapada en su interior necesariamente debe de salir de forma natural por efecto de la fuerza de gravedad. Si los alveolos no están inclinados entonces el agua no va a fluir y salir produciéndose el hongueamiento o la formación de sarro en el interior de la plancha. Esto es muy importante porque erróneamente muchos instaladores piensan que poniendo cintas, canales U y silicona neutra en los alveolos expuestos van a evitar que el aire penetre. El resultado de no seguir este consejo es que la plancha se termina llenando de hongos o sarro interiormente.

Dependiendo del tipo de techo que haya escogido se debe dimensionar la estructura de soporte, el material de la estructura puede ser de metal, de aluminio o de madera. El ancho mínimo del tubo donde se apoyen las uniones de policarbonato es de dos pulgadas o 50 mm.

Realizar un buen diseño de la estructura es sumamente importante, por las siguientes razones:

• Aprovechar al máximo las medidas útiles de la plancha de policarbonato.
• Obtener orden, equilibrio y belleza en su estructura de techo (simetría)
• Lograr que siempre las uniones entre planchas (donde van los perfiles H) descansen sobre la estructura de soporte.

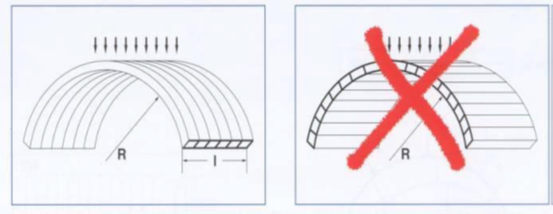

a. Dimensionamiento para techos curvos: La estructura generalmente se realiza con tubos de metal 2” x 1” que se mandan a rolar para darles la curvatura deseada.  Considere el radio mínimo de curvatura que le puede dar al arco y las correas de apoyo dependiendo del espesor de la plancha que utilice, de acuerdo a lo siguiente:

La separación entre arco y arco es de 2.10 m. (el mismo del ancho de la plancha)

Para las uniones entre planchas se utiliza los perfiles H Clip de Policarbonato (se pueden curvear) o los perfiles H TAPA con gomas de EPDM. No se recomienda usar H simple de policarbonato (salvo techos menores de 3 m. de largo del arco).

La forma de arco le da una mayor rigidez a la lámina, por tanto no es necesario un menor distanciamiento (2.10 m.) entre los arcos.

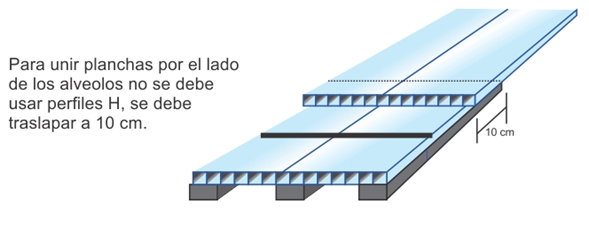

En caso requiera unir planchas y conectarlas por el lado de los alveolos expuestos traslape la plancha con un mínimo de 15 cm. de distancia.

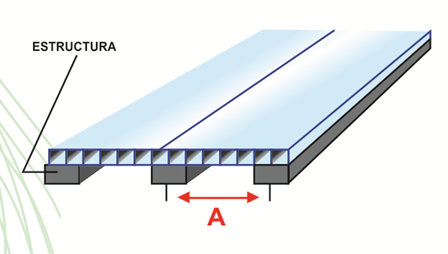

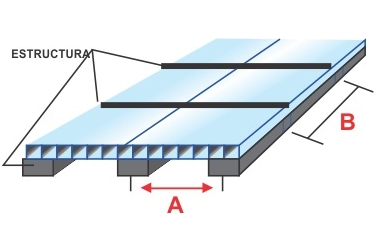

b. Dimensionamiento para techos planos: Son los más comunes, y se pueden usar techos con apoyos longitudinales y transversales. También puede usar solamente apoyos longitudinales (no muy recomendables para zonas con fuertes cargas de viento)

Para unir planchas de policarbonato se utilizan los conectores (Perfiles H). Estos solamente se deben de utilizar por el lado longitudinal de la lámina, si va unir por el lado transversal de la plancha (alveolos expuestos) se debe traslapar.

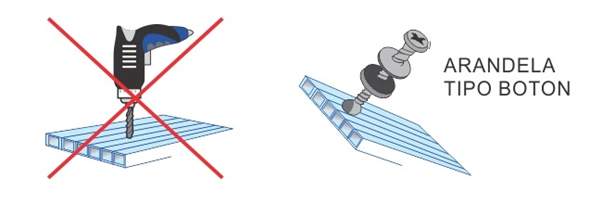

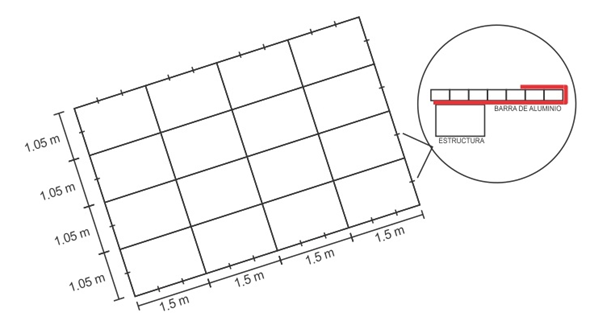

En lo posible realice una instalación sin realizar perforaciones a la plancha, para ello se deben usar los conectores (perfiles H) con un distanciamiento de 1.05 (o menor). Si coloca los perfiles H con espaciamientos cada 2.10 m. necesariamente se deberán hacer perforaciones a la plancha para que la fuerza del viento nos las desprenda. A excepción de los techos curvos que por el arco que forma la plancha adquiere una mayor rigidez, se pueden distanciar los perfiles H a cada 2.10 m.

Muy importante: El perfil H debe ir apoyado siempre sobre la estructura. (No es un elemento estructural) A excepción del Perfil H Clip Estructural.

Existen los siguientes tipos de Perfiles H (Conectores):

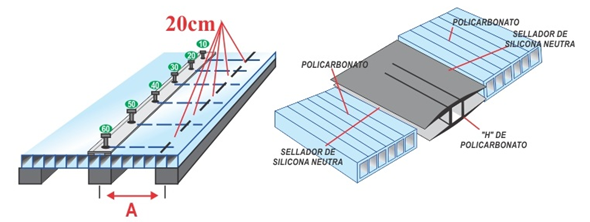

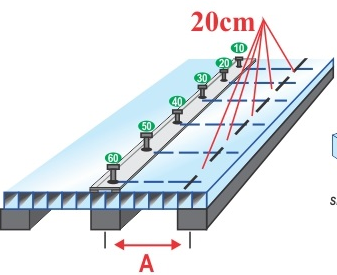

a. Perfil H Simple de Policarbonato (6 y 8 mm.) Largo: 11.80 m. Para techos pequeños menores de 2.90 de largo. La plancha se fija a presión y se fija la H sobre la estructura con pernos autoperforantes de 1” o 1.1/2” cada 20 cm. Los cuales se insertarán en forma secuencial de inicio a fin. Entre el perfil H y la plancha debe dejarse una distancia de 3 mm. para la dilatación de la misma.

Al borde del labio del perfil H en la parte que hace contacto con la plancha se sella con un hilo pequeño de silicona neutra.

b. Perfil H Clip Base y Tapa. Es el perfil más usado por las facilidades que da para realizar una buena instalación.

Disponible en dos tipos:

1. Perfil H Clip Base y Tapa de Policarbonato de 11.80 m. de largo. Para techos planos y curvos.
2. Perfil H Clip Base y Tapa de Aluminio de 5.90 m. de largo. Para techos planos.

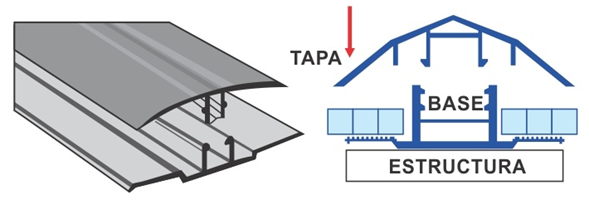

El Perfil Clip Base y Tapa consta de 2 elementos: 1.Base y 2.Tapa.

Instalación:

1. Se fija el Perfil Base sobre la estructura, atornillándose con pernos autoperforantes a una distancia máxima de 40 cm., en orden secuencial de principio a fin.

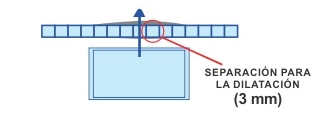

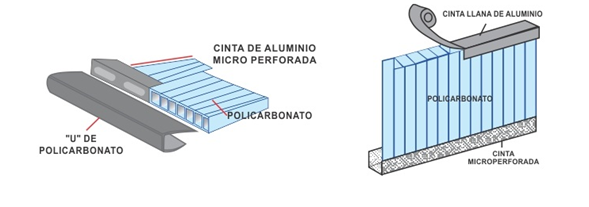

2. De acuerdo al espaciamiento entre los perfiles H se cortan las panchas dejando una holgura de 3 mm. (para las dilataciones)  Luego se retiran los films protectores de la plancha. Previamente se encintan las planchas de policarbonato con cinta llana y cinta microperforada y Perfil U para proteger los alveolos.
3. Se coloca los perfiles H Tapa presión golpeando con un mazo de goma. Luego se sella con una fina capa de silicona neutra.

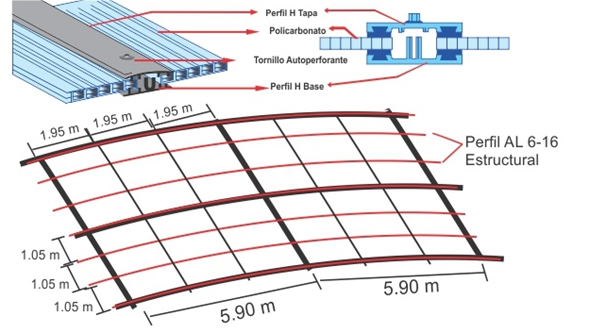

c. Perfiles H Clip de Aluminio AL 6-16 Base y Tapa Estructurales con juntas EPDM de 6 m. de largo. Esta es la mejor opción para techos planos, es muy recomendable para techos de grandes áreas.

El Perfil Estructural Base y Tapa AL 6-16 sirve como estructura y conector a la vez. Puede resistir entre apoyos hasta 2 metros de distancia. Consta de la Base Estructural y Tapa Estructural.

Instalación

• Se fija el Perfil H AL 6-16 Tapa Estructural sobre la estructura generalmente sobre tres apoyos, se fijan con pernos autoperforantes. El espaciamiento recomendado entre Perfiles H es de 1.05 m.
• De acuerdo al espaciamiento entre los perfiles H se cortan las panchas dejando una holgura de 3 mm. (para las dilataciones)  Luego se retiran los films protectores de la plancha. Previamente se encintan las planchas de policarbonato con cinta llana y cinta microperforada y Perfiles U para proteger los alveolos.
• Se colocan el perfil H Tapa AL 6-16 Estructural fijándose con pernos autoperforantes cada 40 cm. No requiere de silicona porque la goma EPDM sirve de sellante.

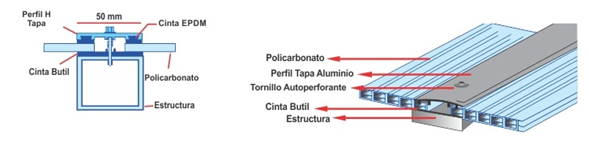

d. Perfil H Tapa de Aluminio con inserto EPDM (5.90 m. de largo)

Este sistema es el más económico y durable. Sirve para techos planos y techos curvos.

Existen de dos tipos:

• Perfil H Tapa Aluminio con EPDM Largo 5.90 m. x 45 mm. para techos pequeños
• Perfil H Tapa Aluminio con EPDM Largo 5.90 m. x 50 mm. para techos grandes.

Es imprescindible que la unión entre planchas coincida con la estructura de apoyo porque sobre ella se fija el perfil H Tapa con EPDM.

Instalación:

1. Se cortan las planchas de acuerdo al diseño de la estructura, cuidando que las uniones entre planchas se ubiquen sobre la estructura de soporte. Se retiran los films protectores de las planchas, luego se encintan los alveolos con los perfiles U. Entre la plancha y la estructura para un mejor sellado se puede usar cintas de butil o de doble contacto.
2. Se colocan los perfiles H Tapa con gomas EPDM sobre las uniones, fijándose con pernos autoperforantes cada 40 cm. o menos (en techos curvos). No se requiere el uso de silicona porque las gomas EPDM cumplen esta función.

IMPORTANTE: LA CARA DE LA PLANCHA CON PROTECCION CONTRA LOS RAYOS ULTRAVIOLETA (UV) QUE VA EXPUESTA AL SOL,ES LA QUE TIENE EL FILM PROTECTOR CON TEXTOS Y LOGOS DE LA MARCA IMPRESOS. LA CARA CON FILM TRANSPARENTE NOTIENE PROTECCION UV Y DEBE INSTALARSE SIEMPRE HACIA ABAJO.

USE SOLAMENTE SILICONA NEUTRA, POR NINGUN MOTIVO USE SILICONA PARA VIDRIO PORQUE CONTIENE ACETATO QUE CARCOME LENTAMENTE EL POLICARBONATO

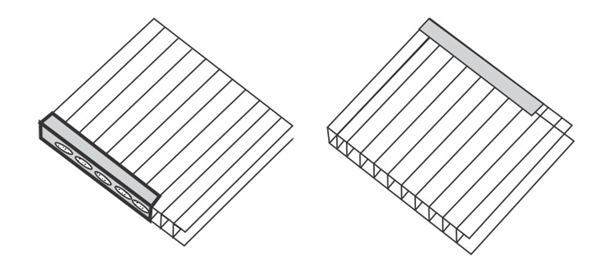

Existen varios tipos de perfiles U

• Perfil U de 6, 8 y 10 mm de policarbonato Largo 2.10 m.
• Perfil U de aluminio de 6, 8 y 10 mm.
• Perfil U tipo aleta de aluminio de 5.90 m. de largo. Para láminas de 6 y 8 mm.

Ejemplo:

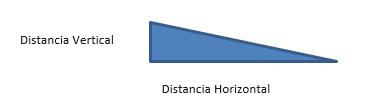

I. Una distancia Vertical de 22.5 m. y una distancia horizontal de 150 m. daría una pendiente de:

Pendiente % = (22.5 m. / 150 m.) x 100 = 15%

II. Si deseo realizar un techo con una pendiente de 20% para una distancia horizontal de 15 m. Entonces deseo saber la altura que debo de considerar.

20% = (Distancia Vertical / 15 m.) x 100

Distancia Vertical = 3 m

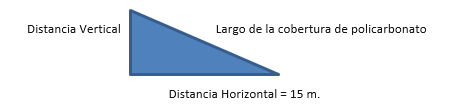

Una vez tenga la distancia horizontal y vertical de acuerdo a la pendiente deseada, puedo hallar el largo exacto de la cobertura de policarbonato usando la formula del teorema de Pitagoras.

(Largo de cobertura)2 = (Distancia Vertical )2 + (Distancia Horizontal)2

(Largo Cobertura) 2 =  (15)2 + (3) 2

Largo Cobertura = Raíz cuadrada (225 + 9)

Largo Cobertura = 15.29 m.

Las planchas de policarbonato alveolar tienen una elevada expansión y contracción térmica (coeficiente de dilatación).

Por ejemplo:

• Para láminas de 1000 mm (1 m) deje 3,5 mm. para la expansión térmica por la parte superior.
• Para una lámina de 6000 mm (6 m.) deje 21 mm para la expansión térmica.

En general la plancha dilata 3 mm. por cada m. de longitud.

SUGERENCIA: Se recomienda realizar la instalación en horas de temperatura máxima (mediodía) ya que en este momento la plancha se encuentra dilatada térmicamente.
